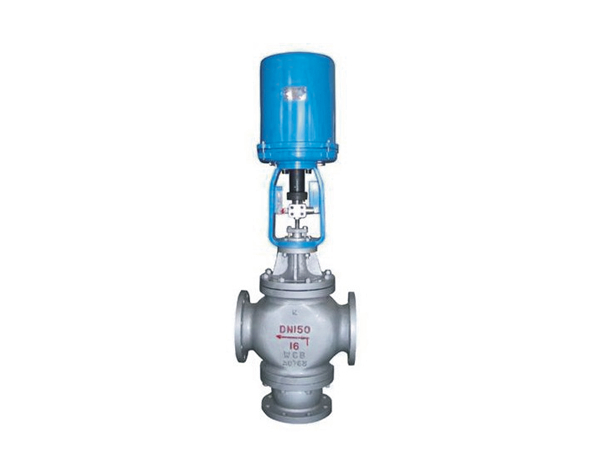

三通系列調節閥

概述

三通調節閥是由執行機構和三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確。直接接受調解儀表輸入的（4-20mA DC、0-10mA DC、1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液體等參數保持在給定值。適用于把一種流體通過三通閥分成兩路流出或把兩種流體經過三通閥合并成一種流體的工況。

特點

三通調節閥按流體的作用方式分為合流閥和分流閥兩類。合流閥有兩個入口，合流后從一個出口流出。分流閥有一個流體入口，經分流成兩股流體從兩個出口流出。合流三通調節閥的結構與分流三通調節閥的結構類似。

其特點如下：

1. 三通調節閥有兩個閥芯和閥座，結構與雙座閥類似，但三通調節閥中，一個閥芯與閥座間的流通面積增加時，另一個閥芯與閥座間的流通面積減少。而雙座閥中，兩個閥芯和閥座間的流通面積是同時增加和減少的。

2. 三通調節閥的氣開和氣關只能通過選擇執行機構的正作用和反作用來實現。

3. 三通調節閥用于需要流體進行配比的控制系統時，由于他代替一個氣開控制閥和一個氣關控制閥。因此，可降低成本并減少安裝空間。
