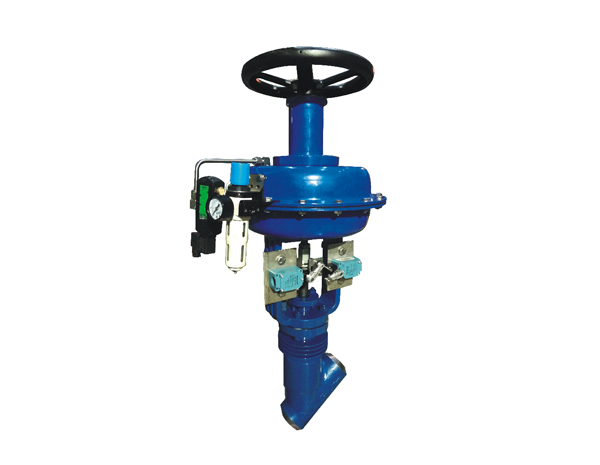

ZMQSY系列氣動薄膜Y型疏水閥
概述
ZMQSY系列氣動薄膜Y型疏水閥是本公司根據熱電廠設備疏水而專業開發設計生產的新一代蒸汽疏水閥。
特點
該產品接近直線的流通設計 當信號壓力輸出膜室后，在膜片上產生推力，壓縮彈簧，是推桿移動，帶動閥桿，改變閥芯與閥座之間的流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相互平衡，從而達到自動調節的目的。 技術規格 公稱通徑DN（mm） 20 25 32 40 50 65 80 100 流量系數 5 8 12 17 29 43 70 100 額定行程 16、 25、 40 膜片有效面積Ae（cm3） 280 400 600 公稱壓力PN（MPa） 150LB（2.0MPa）300LB（5.0MPa）600LB（10.0MPa）900LB（15.0MPa）1500LB（25.0MPa） 工作溫度t（℃） -20~+425℃ 信號范圍（KPa） 20-100 40-200 氣源壓力（MPa） 0.14-0.4 允許泄露量（L/H） ≤V級 接管螺紋 M10X1 M16X1.5 閥門材質 名稱 材料 閥體 WCB、12CrMoV、CF8 閥蓋 WCB、12CrMoV、CF8 閥芯 20Cr13、304 閥桿 20Cr13 閥座 20Cr13 填料 304+柔性石墨
