減溫減壓裝置

用途

WY系列減溫減壓裝置用在電站和工業鍋爐及熱電廠等處，將輸送來的一次（性）蒸汽壓力p1、溫度t1進行減溫減壓使其二次蒸汽壓力p2、溫度t2達到生產工藝所要求的數值。WY系列減溫減壓裝置及其配置的效控柜具有測量、執行控制的縱膈功能，廣泛用于電站、石化、輕工、冶金等工業部門及城市供熱、供暖系統。

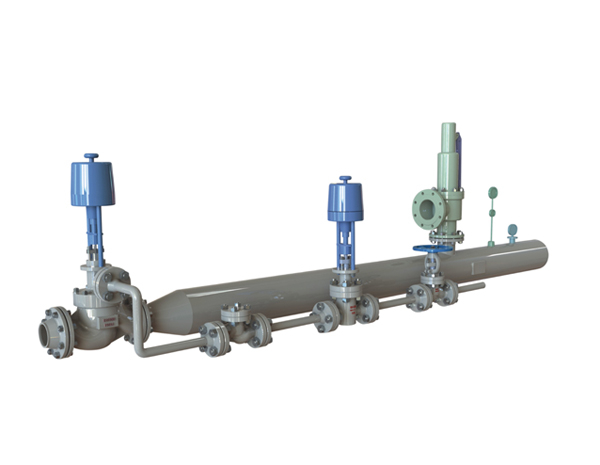

WY系統減溫減壓裝置是我公司吸取國內外減溫減壓的先進技術和結構而開發的新一代的產品。它由減溫減壓閥、蒸汽管道、減溫水管道和熱力調節裝置等四部分組成。

1. 減溫減壓閥

    高溫高壓蒸汽在一個閥體內部同時進行減溫減壓，并實現蒸汽的自調節。其減壓件為多孔籠式結構，并有均流罩和節流孔板實現多級減壓，其減壓級數決定于蒸汽進出口的壓差，每級壓力約降低一半左右，從而減少了節流件的磨損，降低了高速氣流產生的的振動和噪音。其減溫與減壓后有配置在閥內的減溫器完成，減溫水通過減溫器內設置的機械霧化噴咀（圓柱形多孔噴咀）噴出，由高溫蒸汽節流后的高速汽流將減溫水充分霧化，將其迅速與高溫蒸汽混合并快速蒸發為低溫蒸汽，將避免管道內積水造成水擊現象，達到了較好的減溫效果。這是與文式管減溫器的不同之處。另外噴咀上的射水孔數可隨蒸汽負荷即節流面積的變化而同步，從而確保了足夠的噴水速度，較之固定噴咀提高了不同蒸汽流量下的射水霧化效果，適用于更低的蒸汽負荷，提高了蒸汽流量的適用范圍。閥座均采用單閥座結構形式，比雙閥座減少了泄露量。減壓件上的節流孔嚴格按線性排列，當提升時可連續打開（0~100%），可確保調節的準確性、精度高、調節性能好。

    該閥集減溫、減壓、消音三功能于閥體內一次完成，可避免溫差過大造成的零件損壞，以提高閥門的使用壽命。

2.蒸汽管道

    由于減溫減壓閥的使用，取消了原減溫減壓裝置中單獨噴水減溫的混合管道，是整個裝置長度縮短了約1/2，結構緊湊占地面積少，減少了工程投資。官道上裝設安全閥、壓力表、溫度計等，以保證裝置的安全運行。

3.減溫水系統

    由給水調節閥、止回閥、截止閥和給水管道等組成。給水調節閥的節流件為籠式套筒或多級節流件，能承受較高的壓差，可避免高壓介質通過小間隙產生氣蝕，形成對閥座面和節流件的氣蝕破壞，并減少泄漏量。節流孔按線性排列，同一口徑的調節閥有不同的Cv值可進行選擇，可確保調節的精度和靈敏度。

4.裝置控制系統

    減溫減壓裝置控制部分由DCS控制系統和執行機構組成，也可配套我公司自主研發的控制柜進行控制。其控制柜內包括：溫度顯示儀、調節器、報警器等，減溫減壓閥和調節閥所配的電動執行器分直行程和角行程兩種可供訂貨時選擇。

性能指標

1. 出口次流量Q的變化范圍基本為10%Q~100%Q.根據要求最小流量還可以更低。

2. 進口壓力和溫度：低壓p1≤1.0MPa，t1≤300℃

中壓p1≤4.0MPa，t1≤450℃

次高壓p1≤5.4MPa，t1≤485℃

高溫高壓p1≤14.0MPa，t1≤540℃

3. 出口蒸汽壓力p2，溫度t2按用戶要求值，其調節精度不低于2.5級。

4. 噪音：裝置正常運行時，在減溫減壓閥下游一米，同時隔管壁一米處測量，噪音聲級低于85分貝。
